你清楚不，存在着一个微小的接地差错，就极有可能致使你跟你的同事在全然没有察觉的状况下，陷入至关致命的危险之中。电梯或者货梯的接地保护，并非是那种有无都无关紧要的装饰，而是在关键那一刻能够即刻切断电源、进而阻止悲剧上演的最后一道防御线。就在今天，我们要将其完全阐说明白，怎样运用正确且可靠的接地方法，去守护你以及设备的安全。

接地失效 等于谋财害命

也许你会觉得机器外壳稍有麻电不算大事，然而这可是绝缘破损的确切警报。在接地系统失效之际，一旦内部线路接触到金属外壳，整个设备外表面便会带上致命电压。依据国家标准TSG T7001—2023 的要求，自打供电电源进入机器空间之时起，中性导体N与保护导体PE就必须完全分开，而且永远不混接。要是这条规则被破坏，当你伸手触碰控制柜或轿厢门的刹那间，就有可能成为电击回路的导体。0.仅1秒，30毫安那般微弱的电流便已足够致心脏室颤，而一个合格的漏电保护开关恰恰是因这而生。当它检测出大于0.03A的漏电电流时，能够在0.1秒内决然切断电源，这不但处于保护设备，更是给你争取到了活下来的契机。

变频器电梯 为何总跳闸

很多由变频器控制的电梯当中，有不少这样的状况，在启动的瞬间会毫无缘由地触发漏电开关，进而致使电梯急停有被困人员。其根本缘由并非设备出现故障，而是你于进线侧安装了本不该安装的漏电保护开关。当变频器启动之际，一般会运用两相降压整流的方式来对直流环开展预充电，这么做的目的在于防止启动时产生冲击。然而这就造成启动瞬间仅仅有两相存在电流，三相电流的矢量和并非是零。对于漏电保护开关而言，这种不平衡电流和真正的漏电是没办法区分开来的，所以它就会如实地执行任务，切断电路。以下为改写后的句子：结果呈现为，电梯尚未启动便停止运行，这种情况不但对使用造成影响，而且还会在紧急情形下出现有可能延误救援操作的状况。

电磁干扰 重复接地的陷阱

在变频器工作进程里，鉴于高频率开关动作，必定会产生强烈电磁干扰，其金属壳体对地会自然而然地形成电位差。为提升安全性与抗干扰能力，依照技术规范要求需采取重复接地。然而这儿存在一个致命逻辑陷阱：错误的重复接地方式反倒会制造出地环路电流。当保护线PE上出现了本不该有的电流时，漏电保护开关内部的铁芯就会呈现出剩余磁通，致使电磁脱扣器误动作。这种误动作极难排查，维修人员或许会反复更换元器件，却无法解决根本问题。你得清楚，专用保护线PE于正常工作之际，理论上来说应当不存在任何电流通过，唯有工作零线N之上会有不平衡电流。

一个接地端子 救一条命

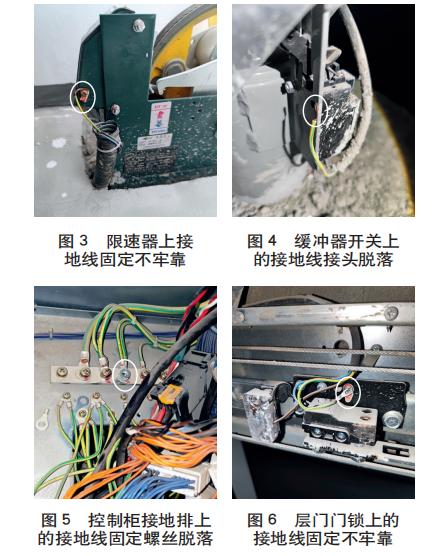

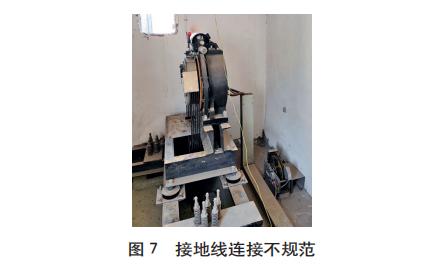

在实实在在的检验现场情况里，我们目睹的令人发指的状况呈现为，曳引机的接地线，控制柜的接地线，限速器的接地线，层门的接地线，外呼板的接地线，缓冲器的接地线等，所有这些部件的接地线，全部都汇总到了控制柜的接线端子排那里，然而接触不良的情形到处都是，螺丝松动的现象俯拾皆是，端子氧化腐蚀的状况屡见不鲜。更为严重的是，存在一些工地，其做法是把保护线PE直接连接在建筑物的地网钢筋之上，而并非连接自供电电源中性点的专用PE线，这样的做法在本质上已然变成了不符合规范要求的TT系统。在TN - S系统里，保护线PE是单独进行敷设，从而不将其用作其他用途的，它仅仅做一件事情：在电气设备出现绝缘破损这种情况的时候，提供一个阻抗极低的故障回路。依靠这个回路，短路保护装置熔断器或者空气开关能够瞬间发生动作。要是这个回路不可靠，故障电流不足以使得开关跳闸，那么金属外壳就会长期处于带电状态，直到有人员碰上。

两种错误 让安全回路失效

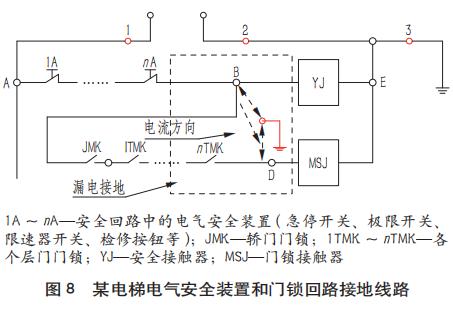

有一种情况是单点接地缺失，安全回路里存在某一点，像某个行程开关的固定螺丝位置没接地或者接地线脱落了，如此一来整个安全回路就缺失了对地参考点，要是这个时候回路中的某处出现漏电，人员触碰到设备外壳时，电流不会通过PE线迅速返回电源，而是会把人体当作通路去寻找，还有一种情况更为隐蔽，是两点同时接地且发生了漏电。假如安全回路里的两个不一样的点都意外地碰到了接地的金属框架，在回路断开之际，这两个接地点之间会意外地形成一个分流的支路，这就如同把部分电气安全装置给短接了。电梯有可能会因此错误地判断安全条件已具备从而启动，这对于正在井道里作业或者维护的人员而言是致命的。唯一正确的补救办法是在关键位置安装过流保护器，当这种异常回路产生大电流时，保护器马上动作并且需要用手去复位。

四步检验法 把危险清零

首步，实施断电以验证零地分离状况。将主电源予以断开，与此同时把中性线N也断开，借助万用表电阻档来测量中性线N跟保护线PE之间是不是导通。要是两者导通了，那就表明在某个地方它们已然错误连接，务必要即刻进行整改。其次，对所有外露可导电部分展开测量。处于机房之内，利用万用表通断档逐个测量曳引机底座、控制柜门、动力线槽、井道内线管、线槽等全部有可能意外带电的金属部件，明确它们都跟机房接地端子排上的保护线PE实现可靠连接，并且实测电阻值应当近似于零欧姆。第三步，对电气安全装置的接地故障保护予以验证，通过人为手段使电气安全装置回路电源的带电端接地，以此模拟接地故障，在这种情况下，与之对应的短路保护装置像是保险丝就应当瞬间实现熔断，又或者驱动主机马上停止运转且无法再次启动。第四步，着重对门锁回路以及安全回路展开检查，因为这些回路要是接地不规范就极容易引发短路问题，所以必须确认每一个安全触点都仅仅只有单端接地，而且带压端配备有恰当的短路保护。
